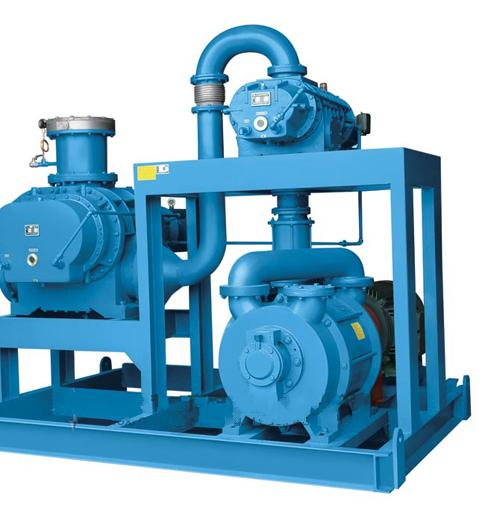

Paquete de bomba de vacío de anillo líquido de raíz JZJS

El conjunto de vacío de raíces JZJS está compuesto por la bomba de raíces conectada en serie y la bomba de anillo líquido, donde la bomba de raíces es la bomba principal y la bomba de anillo de agua se usa como bomba de respaldo.

Cantidad:
El conjunto de vacío de raíces JZJS está compuesto por la bomba de raíces conectada en serie y la bomba de anillo líquido, donde la bomba de raíces es la bomba principal y la bomba de anillo de agua se usa como bomba de respaldo.

Supera la máxima diferencia de presión cuando se utiliza una sola bomba de anillo líquido (en comparación con la bomba de anillo líquido, la presión máxima de la unidad mejora enormemente) y la baja tasa de bombeo bajo una cierta presión, al mismo tiempo, conserva la ventaja del trabajo rápido y la mayor tasa de bombeo de la bomba de raíces. En particular, se adapta para bombear una gran cantidad de vapores condensables.

El sistema de vacío de anillo de agua Roots incluye los siguientes tipos:

(1) Bomba de anillo de bomba de agua de raíz: la bomba de anillo de líquido en esta unidad se utiliza para producir el vacío anterior requerido para la bomba de raíz. En general, el grado de vacío final de la bomba de vacío de anillo de agua de una etapa no es alto, y las bombas de raíces requieren un mayor grado de vacío final, por lo tanto, la bomba de anillo líquido de una etapa no se usa generalmente como la bomba de respaldo de la bomba de raíces. . La bomba de anillo de agua de dos etapas con una presión final más baja se puede aplicar como bomba de respaldo, para reducir la presión máxima de la unidad.
La presión máxima de una bomba de raíces y una bomba de anillo de agua es de 400 PA, que puede satisfacer las necesidades generales de vacío. Si combina dos bombas de raíces conectadas en serie y la bomba de anillo de agua, la presión final puede aumentar considerablemente (hasta 25 PA). Por lo tanto, para este tipo, la combinación de dos bombas de raíces conectadas en serie con una bomba de dos etapas como bomba de respaldo es común para componer la unidad. Si necesita una presión máxima más alta, se puede usar una combinación de tres bombas de raíces con una bomba de anillo líquido, cuya presión máxima puede ser de hasta 1 PA.

(2) Si la unidad de anillo líquido de raíces de tres etapas no puede alcanzar la presión máxima, se puede adoptar la bomba de vacío de bomba de agua de bomba de raíz y bomba de vacío mecánica paralela; Esta unidad es principalmente para un sistema de aspiración que se utiliza para tratar una gran cantidad de vapor de agua y requiere mucho tiempo y un alto grado de vacío final, e. G, en el área de secado al vacío.
En el sistema de vacío que se usa para tratar una gran cantidad de vapor de agua, la bomba de anillo líquido es la opción más adecuada. Sin embargo, su grado de vacío final no es alto, como resultado, el grado de vacío final de toda la unidad es más bajo (relativamente).

Aunque en el sistema de aspiración que requiere un mayor grado de vacío, la bomba de vacío mecánica de vacío final más alto se utilizará como bomba de respaldo, la bomba de vacío mecánica de lastre de gas y la bomba de anillo de agua se pueden conectar en serie para actuar como la bomba delantera del bomba de raíces. En el secado al vacío, primero use la bomba de anillo líquido para bombear hacia atrás hasta que haya una reducción significativa en el vapor de agua, y luego encienda la bomba de vacío mecánica de lastre de gas y apague la bomba de anillo de agua.

Solicitud
El sistema de bomba de anillo Roots pump-water es ampliamente utilizado para la destilación al vacío, la evaporación al vacío, la deshidratación y la cristalización en la industria química; Liofilización en la industria alimentaria; El secado al vacío en la industria farmacéutica; El corte de la sección de terileno en la industria textil ligera; El sistema de aspiración en pruebas de simulación a gran altitud, etc.
Modelo Capacidad
(L / S)
Último
Presión
(≤Pa)
Sistema de bombeo Poder total
(kw)
Entrada (mm) Toma de corriente
(mm)
W
(kg)
Bomba principal 2Dakota del NorteBomba 1S tBomba Soporte
Bomba
JZJS30-1 30 400 ZJ30

2SK-1.5 4.75 Φ50 Φ40 300
JZJS70-2 70 400 ZJ70

2SK-1.5 5.5 Φ80 Φ40 325
JZJS70-1 70 400 ZJ70

2SK-3 9 Φ80 Φ40 420
JZJS150-2 150 400 ZJ150A

2SK-3 10.5 Φ100 Φ40 525
JZJS150-2A 150 400 ZJ150A

SZ-250 14 Φ100 Φ100 610
JZJS150-1 150 400 ZJ150A

2SK-6 18 Φ100 Φ50 650
JZJS300-2 300 400 ZJ300

2SK-6 19 50150 Φ50 985
JZJS300-2A 300 400 ZJ300

SZ-360 19 50150 Φ100 1015
JZJS300-1 300 400 ZJ300

2SK-12 26 50150 Φ100 1485
JZJS600-2 600 400 ZJ600

2SK-12 29.5 50150 Φ100 1520
JZJS600-2A 600 400 ZJ600

2SK-20 44.5 50150 Φ125 2630
JZJS1200-2 1200 400 ZJ1200

2SK-30 66 Φ300 Φ125 4070
JZJS30-11 30 25 ZJ30
ZJ30 2SK-1.5 5.5 Φ50 Φ40 380
JZJS70-21 70 25 ZJ70
ZJ30 2SK-1.5 6.25 Φ80 Φ40 420
JZJS70-12 70 25 ZJ70
ZJ70 2SK-1.5 7 Φ80 Φ40 440
JZJS70-11 70 25 ZJ70
ZJ70 2SK-3 10.5 Φ80 Φ40 535
JZJS150-21 150 25 ZJ150A
ZJ70 2SK-3 12 Φ100 Φ40 600
JZJS150-12 150 25 ZJ150A
ZJ150A 2SK-3 13.5 Φ100 Φ40 710
JZJS150-11 150 25 ZJ150A
ZJ150A 2SK-6 21 Φ100 Φ50 920
JZJS300-22 300 25 ZJ300
ZJ150A 2SK-3 14.5 50150 Φ40 1150
JZJS300-21 300 25 ZJ300
ZJ150A 2SK-6 22 50150 Φ50 1350
JZJS300-12 300 25 ZJ300
ZJ150A 2SK-6 23 50150 Φ50 1510
JZJS300-11 300 25 ZJ300
ZJ300 2SK-12 30 50150 Φ100 1880
JZJS600-22 600 25 ZJ600
ZJ300 2SK-6 26.5 50150 Φ50 1665
JZJS600-21 600 25 ZJ600
ZJ300 2SK-12 33.5 50150 Φ100 1980
JZJS1200-22 1200 25 ZJ1200
ZJ300 2SK-12 40.5 Φ300 Φ100 3200
JZJS1200-22A 1200 25 ZJ1200
ZJ600 2SK-20 55.5 Φ300 Φ125 4270
JZJS1200-21 1200 25 ZJ1200
ZJ600 2SK-30 73.5 Φ300 Φ125 4670
JZJS30-111 30 1 ZJ30 ZJ30 ZJ30 2SK-1.5 6.25 Φ50 Φ40
JZJS70-211 70 1 ZJ70 ZJ30 ZJ30 2SK-1.5 7 Φ80 Φ40
JZJS150-211 150 1 ZJ150A ZJ70 ZJ70 2SK-3 13.5 Φ100 Φ40
JZJS300-411 300 1 ZJ300 ZJ70 ZJ70 2SK-3 14.5 50150 Φ40
JZJS300-221 300 1 ZJ300 ZJ150A ZJ70 2SK-3 16 50150 Φ40
JZJS300-211 300 1 ZJ300 ZJ150A ZJ150A 2SK-6 25 50150 Φ50
JZJS600-411 600 1 ZJ600 ZJ150A ZJ150A 2SK-6 28.5 50150 Φ50
JZJS600-221 600 1 ZJ600 ZJ300 ZJ150A 2SK-6 29.5 50150 Φ50
JZJS1200-221 1200 1 ZJ1200 ZJ600 ZJ300 2SK-12 44.5 Φ300 Φ100
JZJS2500-222 2500 1 ZJ2500 ZJ600 ZJ600 2SK-20 74 Φ300 Φ125
