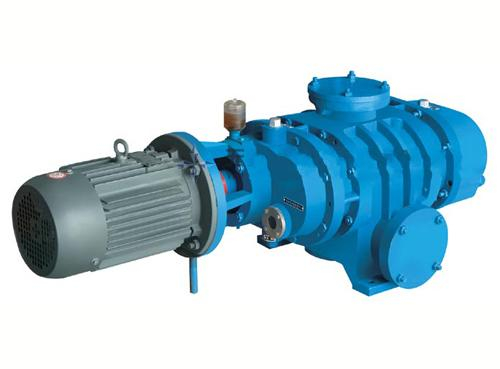

Bomba de vacío ZJ Roots

La bomba de vacío de raíces (denominada bomba de raíces para abreviar) es una bomba de desplazamiento positivo rotativo de tipo compresión no interna, que logra la succión y el escape mediante dos rotores de 8 formas que giran en la carcasa de la bomba. Su principio es similar con el soplador de raíces. Como funciona dentro del rango de baja presión, los caminos libres de las moléculas de gas son largos, y la resistencia es fuerte para que el gas pase a través de pequeños espacios, por lo tanto, puede obtener una mayor relación de compresión y puede usarse como un bomba de vacío de refuerzo; pero no puede expulsar directamente el gas a la atmósfera solo, y debe conectarse con una bomba de vacío delantera en serie, y expulsar el gas bombeado a la atmósfera a través de la bomba de vacío delantera.

Cantidad:



Preguntar Añadir al carrito

Max. Capacidad:
30 ~ 250l / s
Vacío supremo:
≤5 × 10 -2pa
Motor:
0.75 ~ 18.5Kw

Precio de trabajo
La bomba de vacío de raíces (denominada bomba de raíces para abreviar) es una bomba de desplazamiento positivo rotativo de tipo compresión no interna, que logra la succión y el escape mediante dos rotores de 8 formas que giran en la carcasa de la bomba. Su principio es similar con el soplador de raíces. Como funciona dentro del rango de baja presión, los caminos libres de las moléculas de gas son largos, y la resistencia es fuerte para que el gas pase a través de pequeños espacios, por lo tanto, puede obtener una mayor relación de compresión y puede usarse como un bomba de vacío de refuerzo; pero no puede expulsar directamente el gas a la atmósfera solo, y debe conectarse con una bomba de vacío delantera en serie, y expulsar el gas bombeado a la atmósfera a través de la bomba de vacío delantera.

Las características de la bomba de raíces incluyen: 1. Hay un cierto gas entre el rotor y la cámara de la bomba, y entre los rotores. No entran en contacto entre sí y no necesitan lubricación con aceite. 2. El rotor tiene una buena simetría geométrica y puede mejorar la velocidad de rotación para producir una bomba compacta de gran caudal. 3. La bomba funciona con pequeñas vibraciones y gran capacidad, y el factor de utilización de la capacidad es de alrededor de 0,5. 4. En la cámara de la bomba, no hay compresión como lo hace la bomba de vacío mecánica, por lo que no requiere una válvula de escape. Por esta razón, se puede usar para bombear los vapores condensables. 5. Comienza rápido y puede lograr el vacío final en un período corto. Tiene baja potencia y bajo costo de mantenimiento para la operación. 6. La bomba Roots posee una alta tasa de bombeo en un amplio rango de presiones (1000Pa ~ 1Pa). Es capaz de agotar rápidamente los gases que se liberan repentinamente de gas y cubrir la escasez de baja tasa de bombeo de la bomba de difusión y la bomba mecánica sellada con aceite bajo la presión de (1000Pa ~ 1Pa). Como resultado, es el más adecuado para usar como bomba de refuerzo. La bomba de vacío de raíz se usa ampliamente en desgasificación al vacío, fusión al vacío, tratamiento al vacío de acero fundido en la industria metalúrgica, bombeo de gases no corrosivos en la instalación de simulación espacial, baja dispositivo de túnel de viento de densidad y otras instalaciones, así como la destilación, la evaporación, el secado y, por lo tanto, los procesos de producción en la industria química, alimentaria, medicina, fabricación eléctrica y otras industrias.
Mientras está en funcionamiento, el gas bombeado ingresa entre el rotor y el cuerpo de la bomba desde la entrada de aire. En este momento, un rotor y el cuerpo de la bomba separan el gas de la entrada de aire. El gas aislado (que se muestra como la parte de eclosión en la figura) se transfiere a la salida de aire durante la rotación continua del rotor. El espacio está en un estado cerrado; por lo tanto, no hay compresión ni expansión. Sin embargo, cuando el pico del rotor alcanza el borde de la salida de aire, dado que la presión de la parte V es menor que la que rodea la salida de aire, para hacer que las presiones en las capacidades articuladas sean iguales, el gas se extenderá desde el aire salida al distrito V, y la dirección es opuesta a la dirección rotatoria del rotor. Cuando el rotor gira nuevamente, el gas en la parte V se comprime y luego se expulsa de la salida de aire. En este momento, la parte articulada del otro lado del rotor y la entrada de aire aspira gas, y cuando el rotor gira constantemente, repita el proceso de succión anterior y agota continuamente los gases entrantes. Tal proceso es equivalente a que el espacio del rotor aumente desde un cierto alor mínimo hasta el máximo y disminuya desde el máximo al mínimo. Este es el principio de acción de la capacidad de la bomba de vacío de raíces.
Cuando la bomba de raíces funciona bajo una presión de entrada muy baja, debido a la alta velocidad del rotor, la velocidad lineal en la superficie del rotor está cerca de la velocidad del movimiento térmico de las moléculas. En este momento, las moléculas de gas que en una colisión en el rotor son empujadas hacia la salida de aire con mayor presión por el rotor, y luego expulsadas por la bomba de vacío delantera. Este es el principio de acción de las moléculas de la bomba de vacío de raíces.

Aplicaciones
La bomba de vacío de raíces de la serie ZJ es un tipo de bomba rotativa de desplazamiento positivo, que debe usarse con una bomba delantera. Tiene una tasa de bombeo más alta en un rango de presión más amplio y no es sensible a los gases bombeados que contienen polvo o vapor de agua. Por lo tanto, es ampliamente utilizado en la metalurgia, la industria química, la alimentación, el recubrimiento electrónico y otras industrias.

Paquete de bomba de vacío de anillo líquido de raíz JZJS

Soporte técnico

contenido está vacío!

Modelo	(L / S) Bombeo Velocidad	≤ (Pa) Ultimate Presión	(rpm) rotacional Velocidad	(Kw) Motor Poder	(mm) Diámetro		(Kg) Peso	Modelo recomendado de la bomba de respaldo
Modelo	(L / S) Bombeo Velocidad	≤ (Pa) Ultimate Presión	(rpm) rotacional Velocidad	(Kw) Motor Poder	Entrada	Toma de corriente	(Kg) Peso	Modelo recomendado de la bomba de respaldo
ZJ-30	30	5 × 10^-2	2825	0.75	50	40	76	2X-4A
ZJ-70	70	5 × 10^-2	2840	1.5	80	50	96	2X-8A
ZJ-150A	150	5 × 10^-2	2880	3	100	100	200	2X-15
ZJ-300	300	5 × 10^-2	1440	4	150	150	505	2X-30A
ZJ-600	600	5 × 10^-2	2800	7.5	150	150	520	2X-70A
ZJ-1200A	1200	5 × 10^-2	1450	11	300	300	1550	2X-70A (dos)
ZJ-2500	2500	5 × 10^-2	2880	18.5	300	300	1600	ZJ-600 2X-70A (dos)

Modelo	(L / S) Bombeo Velocidad	≤ (Pa) Ultimate Presión	(rpm) rotacional Velocidad	(Kw) Motor Poder	(mm) Diámetro		(Kg) Peso	Modelo recomendado de la bomba de respaldo
Modelo	(L / S) Bombeo Velocidad	≤ (Pa) Ultimate Presión	(rpm) rotacional Velocidad	(Kw) Motor Poder	Entrada	Toma de corriente	(Kg) Peso	Modelo recomendado de la bomba de respaldo
ZJ-30	30	5 × 10^-2	2825	0.75	50	40	76	2X-4A
ZJ-70	70	5 × 10^-2	2840	1.5	80	50	96	2X-8A
ZJ-150A	150	5 × 10^-2	2880	3	100	100	200	2X-15
ZJ-300	300	5 × 10^-2	1440	4	150	150	505	2X-30A
ZJ-600	600	5 × 10^-2	2800	7.5	150	150	520	2X-70A
ZJ-1200A	1200	5 × 10^-2	1450	11	300	300	1550	2X-70A (dos)
ZJ-2500	2500	5 × 10^-2	2880	18.5	300	300	1600	ZJ-600 2X-70A (dos)
