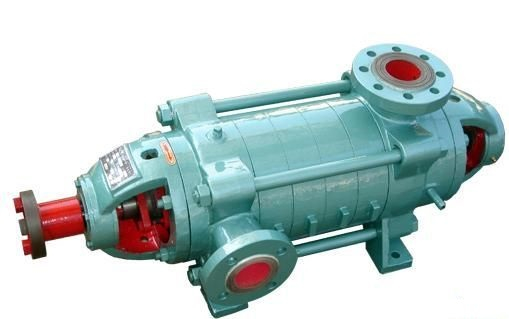

D Bomba centrífuga horizontal multietapa

Esta serie de bombas horizontales de etapas múltiples utiliza un modelo hidráulico nacional de ahorro de energía, desarrollado y actualizado constantemente por nuestra fábrica, con la ventaja de alta eficiencia, amplio rango de rendimiento, seguridad y operación suave, bajo ruido, fácil instalación y mantenimiento, larga vida útil, y su nivel de tecnología está en la posición de liderazgo nacional, el rendimiento del producto es confiable.
Cantidad:
  • 6.3 ~ 600m3 / h

  • 22.8 ~ 650m

  • 3 ~ 800KW

Esta serie de bombas horizontales de etapas múltiples utiliza un modelo hidráulico nacional de ahorro de energía, desarrollado y actualizado constantemente por nuestra fábrica, con la ventaja de alta eficiencia, amplio rango de rendimiento, seguridad y operación suave, bajo ruido, fácil instalación y mantenimiento, larga vida útil, y su nivel de tecnología está en la posición de liderazgo nacional, el rendimiento del producto es confiable.

1) La bomba tipo D se utiliza en proyectos mineros y urbanos para suministrar agua limpia sin partículas sólidas u otros líquidos que sean física o químicamente similares al agua limpia. La temperatura de los líquidos no debe ser superior a 80° C.

2) La bomba tipo MD se utiliza para suministrar agua nertral con partículas sólidas por debajo del 1,5% (viscosidad inferior a 0,5 mm) y otras aguas residuales. Es adecuado para usar en fábricas de acero y minas, etc. La temperatura de los líquidos no puede exceder los 80° C.

3) La bomba tipo DF se usa para suministrar líquidos corrosivos sin partículas sólidas, la temperatura de los líquidos es de -20° C ~ 105° C.

4) La bomba tipo DY se usa para suministrar productos derivados del petróleo y del petróleo sin partículas sólidas y una viscosidad inferior a 120 centistokes, la temperatura de los líquidos es de -20° C ~ 150° C. La presión de entrada de todas las bombas anteriores es inferior a 0.6Mpa.

1. Esta bomba en serie es una sección de bomba centrífuga horizontal, de succión simple, de etapas múltiples, la succión es en dirección horizontal y la salida es vertical hacia arriba. La succión de agua, el medio, la sección de descarga, la carcasa del cojinete y el cuerpo de la bomba están atornillados en una sola tensión, y seleccionan las etapas de acuerdo con el cabezal de la bomba.
2. El rotor incluye el eje, el impulsor, el manguito del eje, el disco de equilibrio y otras partes. Las partes del eje están conectadas a través de las llaves planas y las tuercas del eje. El rotor está soportado por los cojinetes del rotor o cojinetes deslizantes en ambos extremos, el cojinete no soporta la fuerza axial, la fuerza axial está equilibrada por el disco de equilibrio. Cojinetes lubricados con grasa, cojinetes deslizantes lubricados con aceite liviano y lubricación con anillo de aceite, y enfriados por agua circulante.
3. Sello del eje en forma de dos tipos, sellos mecánicos y sello de empaque. Cuando se utiliza el sello de empaque, el anillo de empaque debe colocarse en el lugar correcto, la estanqueidad del empaque debe ser adecuada para el líquido que gotea gota a gota. Varios elementos de sellado se encuentran en una cámara sellada, la cámara debe llenarse con un poco de agua, como sello de agua, refrigeración por agua o lubricación con agua. En el sello hay una funda reemplazable, para proteger el eje.
4. Desde la dirección del motor, la bomba gira en sentido horario.
Nombre de parte D Maryland DY DF
Carcasa de succión HT250 ZGCr17Mo2-CuR HT250 / ZG230-450 Acero fundido o acero inoxidable fundido
Cubierta de la etapa HT250 ZGCr17Mo2-CuR HT250 / ZG230-450 Acero fundido o acero inoxidable fundido
Carcasa de descarga HT250 ZGCr17Mo2-CuR HT250 / ZG230-450 Acero fundido o acero inoxidable fundido
Impulso HT250 KmTBCr15Mo3 HT250 / ZG230-450 Acero fundido o acero inoxidable fundido
Difusor HT250 KmTBCr15Mo3 HT250 / ZG230-450 Acero fundido o acero inoxidable fundido
Eje 45 # 45 # 45 # acero inoxidable
Disco de equilibrio ZQA19-4 ZGCr17Mo2-CuR ZQA19-4 Acero fundido o acero inoxidable fundido
