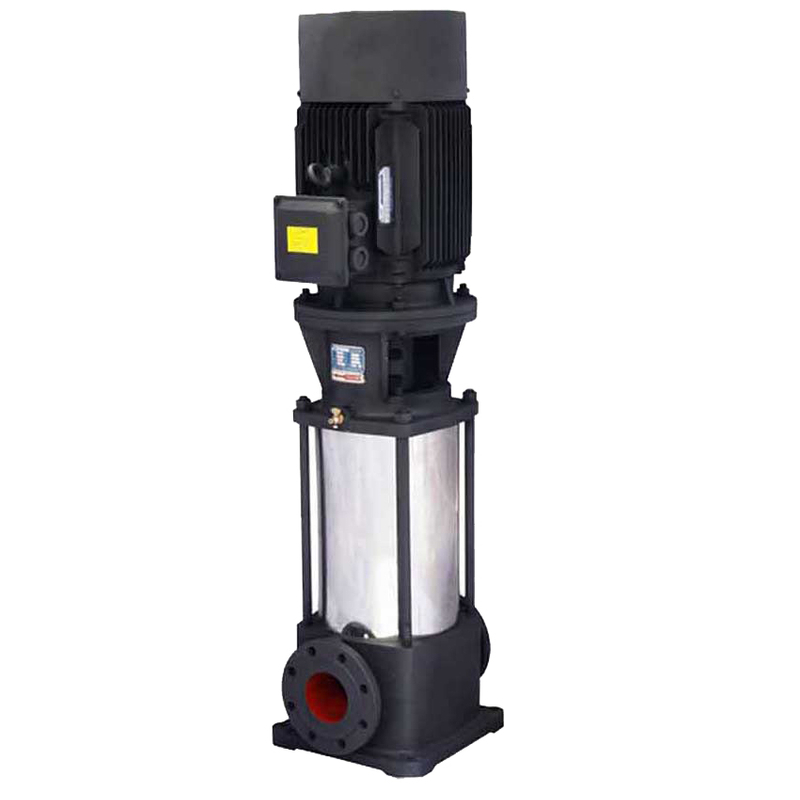

Bomba centrífuga vertical multietapa GDL

La bomba en línea vertical de etapas múltiples GDL es el último modelo con las características de ahorro de energía y menor demanda de espacio, fácil de instalar y tiene un rendimiento estable.
Con carcasa de acero inoxidable AISI 304 y sello de eje resistente al desgaste, la bomba puede vivir una larga vida útil sin fugas.
Con un equilibrio hidráulico para equilibrar la fuerza axial, la bomba puede funcionar más suavemente con menos ruido, y puede instalarse fácilmente en las mismas tuberías de nivel, que disfruta de mejores condiciones de instalación que el modelo DL.
Con estas características, la bomba GDL puede satisfacer fácilmente las necesidades y requisitos de suministro de agua y drenaje para edificios altos, pozos profundos y equipos contra incendios.
Cantidad:
  • 6.3 ~ 600m3 / h

  • 22.8 ~ 650m

  • 3 ~ 800KW

Esta bomba es el tipo de bomba más nuevo, tiene la ventaja de ahorro de energía, pequeño volumen, instalación fácil, rendimiento estable, etc. La carcasa de la bomba está hecha de acero inoxidable de alta calidad 1Cr18Ni9Ti, los sellos del eje usan un sello mecánico resistente al desgaste, sin fugas y larga vida útil. Con el equilibrio hidráulico se resuelve la fuerza axial, por lo tanto, la bomba funciona suavemente, con poco ruido, se puede instalar en cualquier tubería horizontal. Satisfacer plenamente las necesidades de edificios de gran altura, suministro de agua de pozos profundos y drenaje y extinción de incendios, es el mejor tipo de bomba utilizada para líquidos fríos o medios normales, con propiedades físicas y químicas similares al agua.

Características del producto
1, instalación, mantenimiento conveniente: la instalación de la tubería, la entrada y la salida pueden ser como la válvula instalada en la tubería como cualquier ubicación y cualquier dirección.
2, la apariencia es hermosa: carcasa de acero inoxidable y estructura de tubería, hermosa apariencia.
3, menos operación, tarifas de mantenimiento: adopte un sello mecánico confiable, baja tasa de fallas.
4, bajo costo: adopción de motor de alta velocidad, peso ligero, tamaño pequeño.
5, bajo nivel de ruido: diseño único de piezas hidráulicas, buen rendimiento de flujo, máximo reducir el ruido de flujo.

Uso
Se utiliza principalmente en la vida de edificios de gran altura, sistemas de control de incendios, calefacción y aire acondicionado, succión de grandes tiendas, hoteles, edificios de oficinas y edificios de gran altura, empresas industriales y mineras, suministro y drenaje de agua de ingeniería municipal, agua de alimentación del sistema de rociadores contra incendios y alimentación de calderas, agua de preparación de procesos químicos, etc.

Significado del modelo
Por ejemplo: 50 GDL (S) 12-15 x 5
50 - diámetro de entrada y salida de la bomba (mm)
GDL - bomba centrífuga vertical de tubería multietapa
S - tipo de descarga de succión inferior
12 - flujo de diseño de la bomba (m3 / h)
15 - diseño de bomba cabezal de una etapa (m)
5 - etapas
GDL
Articulo Modelo Entrada&
Toma de corriente
Capacidad
(metro3/ h)
Cabeza
(metro)
Velocidad
(r / min)
Eff.
(%)
Poder
(KW)
NPSH Peso
(kg)
1 25GDL2-12 × 3 25 2 36 30 2900 1.1 1.7 58
2 25GDL2-12 × 4 48 1.1 62
3 25GDL2-12 × 5 60 1.5 68
4 25GDL2-12 × 6 72 1.5 72
5 25GDL2-12 × 7 84 2.2 78
6 25GDL2-12 × 8 96 2.2 82
7 25GDL2-12 × 9 108 2.2 86
8 25GDL2-12 × 10 120 3.0 98
9 25GDL2-12 × 11 132 3.0 102
10 25GDL2-12 × 12 144 3.0 106
11 25GDL4-11 × 3 25 4 33 40 2900 1.1 1.7 58
12 25GDL4-11 × 4 44 1.5 65
13 25GDL4-11 × 5 55 2.2 72
14 25GDL4-11 × 6 66 2.2 76
15 25GDL4-11 × 7 77 3.0 86
16 25GDL4-11 × 8 88 3.0 90
17 25GDL4-11 × 9 99 3.0 94
18 25GDL4-11 × 10 110 4.0 110
19 25GDL4-11 × 11 121 4.0 114
20 25GDL4-11 × 12 132 4.0 118
21 25GDL4-11 × 13 143 4.0 122
22 40GDL6-12 × 3 40 6 36 52 2900 1.5 1.7 72
23 40GDL6-12 × 4 48 2.2 78
24 40GDL6-12 × 5 60 2.2 82
25 40GDL6-12 × 6 72 3.0 92
26 40GDL6-12 × 7 84 3.0 96
27 40GDL6-12 × 8 96 4.0 112
28 40GDL6-12 × 9 108 4.0 116
29 40GDL6-12 × 10 120 4.0 120
30 40GDL6-12 × 11 132 5.5 140
31 40GDL6-12 × 12 144 5.5 146
32 50GDL12-15 × 2 50 12 30 56 2900 2.2 1.8 113
33 50GDL12-15 × 3 45 3.0 129
34 50GDL12-15 × 4 60 4.0 149
35 50GDL12-15 × 5 75 5.5 181
36 50GDL12-15 × 6 90 5.5 190
37 50GDL12-15 × 7 105 7.5 204
38 50GDL12-15 × 8 120 7.5 212
39 50GDL12-15 × 9 135 11 265
40 50GDL12-15 × 10 150 11 273
41 50GDL18-15 × 2 50 18 30 62 2900 3.0 1.8 122
42 50GDL18-15 × 3 45 4.0 142
43 50GDL18-15 × 4 60 5.5 175
44 50GDL18-15 × 5 75 7.5 189
45 50GDL18-15 × 6 90 7.5 198
46 50GDL18-15 × 7 105 11 252
47 50GDL18-15 × 8 120 11 261
48 50GDL18-15 × 9 135 15 280
49 50GDL18-15 × 10 150 15 289
50 65GDL24-12 × 2 65 24 44 65 2900 3.0 3.0 131
51 65GDL24-12 × 3

36

4.0
153
52 65GDL24-12 × 4

48

5.5
182
53 65GDL24-12 × 5

60

7.5
198
54 65GDL24-12 × 6

72

7.5
214
55 65GDL24-12 × 7

84

11
263
56 65GDL24-12 × 8

96

11
273
57 65GDL24-12 × 9

108

15
293
58 65GDL24-12 × 10

120

15
303
59 80GDL36-12 × 2 80 36 24 68 2900 4 4.0 193
60 80GDL36-12 × 3

36

5.5
227
61 80GDL36-12 × 4

48

7.5
244
62 80GDL36-12 × 5

60

11
292
63 80GDL36-12 × 6

72

11
302
64 80GDL36-12 × 7

84

15
322
65 80GDL36-12 × 8

96

15
332
66 80GDL36-12 × 9

108

18.5
365
67 80GDL36-12 × 10

120

18.5
375
68 80GDL54-14 × 2 80 54 28 70 2900 7.5 4.0 218
69 80GDL54-14 × 3

42

11
267
70 80GDL54-14 × 4

56

15
287
71 80GDL54-14 × 5

70

18.5
320
72 80GDL54-14 × 6

84

18.5
330
73 80GDL54-14 × 7

98

22
373
74 80GDL54-14 × 8

112

30
400
75 80GDL54-14 × 9

126

30
421
76 80GDL54-14 × 10

140

37
432
77 100GDL72-14 × 2 100 72 28 72 2900 11 4.5 276
78 100GDL72-14 × 3

42

15
298
79 100GDL72-14 × 4

56

18.5
336
80 100GDL72-14 × 5

70

22
381
81 100GDL72-14 × 6

84

30
453
82 100GDL72-14 × 7

98

30
466
83 100GDL72-14 × 8

112

37
493
84 100GDL72-14 × 9

126

37
582
85 100GDL72-14 × 10

140

45
595
86 125GDL100-20 × 2 125 100 40 73 2900 18.5 4.5 292
87 125GDL100-20 × 3

60

30
430
88 125GDL100-20 × 4

80

37
463
89 125GDL100-20 × 5

100

45
555
90 125GDL100-20 × 6

120

55
640
91 125GDL100-20 × 7

140

75
840
92 125GDL100-20 × 8

160

75
855
93 125GDL100-20 × 9

180

75
870
94 125GDL100-20 × 10

200

90
955
95 150GDL160-25 × 2 150 160 50 78 2900 37 4.5 737
96 150GDL160-25 × 3

75

55
596
97 150GDL160-25 × 4

100

75
737
98 150GDL160-25 × 5

125

90
856
99 150GDL160-25 × 6

150

110
951
100 150GDL160-25 × 7

175

110
978
