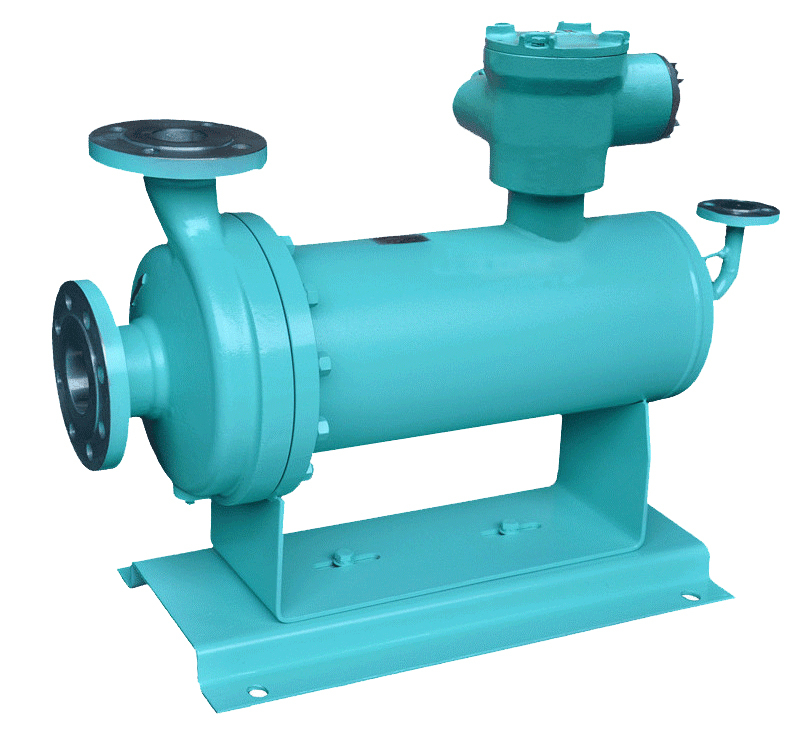

Bomba de motor horizontal enlatada HNF

La bomba de motor enlatado es una bomba centrífuga, acoplada estrechamente a un motor enlatado, de tal manera que no hay sello dinámico del eje, ni acoplamientos ni rodamientos de bolas.

Cantidad:

La bomba de motor enlatado es una bomba centrífuga, acoplada estrechamente a un motor enlatado, de tal manera que no hay sello dinámico del eje, ni acoplamientos ni rodamientos de bolas.
Ninguna fuga

Adecuado para el manejo hermético de fluidos inflamables, explosivos, tóxicos, corrosivos y caros.

Hermético

Adecuado para manejar sistemas herméticos al vacío, fluidos que reaccionan cuando entran en contacto con el aire.

Sin sello del eje

Adecuado para manejar sistemas de alta presión, fluidos de alta o baja temperatura, fluidos de alto punto de fusión.

Sin lubricación externa

Diseño de autolubricación, no se requiere lubricación para los cojinetes del motor y no hay niveles de lubricación para verificar o mantener.

Diseño compacto

Pequeño, compacto y autónomo, los costos de instalación se reducen con requisitos mínimos de cimentación.

Bajo ruido y vibración

Totalmente cerrado sin ventiladores de motor ni cojinetes expuestos.

Modelo Capacidad
m3/ h
Cabeza
m
Motor enlatado
Modelo Poder
kW
Actual
A
Velocidad
r / min
Tipo de etapa única
HNF50-30C / 212H4-B2C1 6.25 37 212 2.2 6.1 2770
10 36
13 32
HNF50-30D / 312H4-B2C1 6.25 56 312 3.7 10.6 2850
10 55
15 52
HNF65-40C / 212H4-B2C1 8 33 212 2.2 6.1 2770
10 32
HNF65-40C / 312H4-B2C1 15 37 312 3.7 10.6 2850
20 34
HNF65-40D / 312H4-B2C1 8 54 312 3.7 10.6 2850
10 53
15 51 5.5 14.2 2850
20 48
25 44
HNF80-50C / 312H4-B2C1 10 37 312 3.7 10.6 2850
20 36
30 35 5.5 14.2 2850
40 33
50 32
HNF80-50D / 412H4-B2C1 10 59 412 7.5 17.5 2850
20 58
30 58
40 55 11 24
50 53
Tipo de etapas múltiples
HNF40-30BM2 / 212H4-B2C1 3 30 212 1.5 4.3 2770
6 27
HNF40-30BM3 / 212H4-B2C1 3 39 212 1.5 4.3 2770
6 35 2.2 6.1 2770
HNF40-30BM4 / 212H4-B2C1 3 52 212 2.2 6.1 2770
6 48
HNF40-30BM4 / 213H4-B2C1 10 40 213 3.0 8.1 2770

HNF
Cuando L2 en la tabla es 0, use el dibujo de imagen correcto.HNF2
Modelo Dimensión de instalación horizontalmm
A B C H D E F I J K G L1 L2 L M
HNF50-30C / 212H4-B3C1 184 170 172 342 140 190 240 80 80 20 340 270 270 580 531
HNF50-30D / 312H4-B3C1 200 195 200 395 140 190 240 80 80 20 406 270 270 580 601
HNF65-40C / 212H4-B2C1 280 170 172 342 140 190 240 80 80 20 340 270 270 580 540
HNF65-40C / 312H4-B3C1 200 170 172 342 140 190 240 80 80 20 406 270 270 580 601
HNF65-40D / 312H4-B2C1 300 180 200 380 165 212 265 100 80 20 406 270 270 580 620
HNF65-40D / 412H4-B3C1 225 180 200 380 165 212 265 100 80 20 455 590 0 630 718
HNF80-50C / 312H4-B3C1 200 180 200 380 165 212 265 100 70 20 425 590 0 630 626
HNF80-50D / 412H4-B3C1 225 200 200 400 165 212 265 100 62 20 455 590 0 630 731
