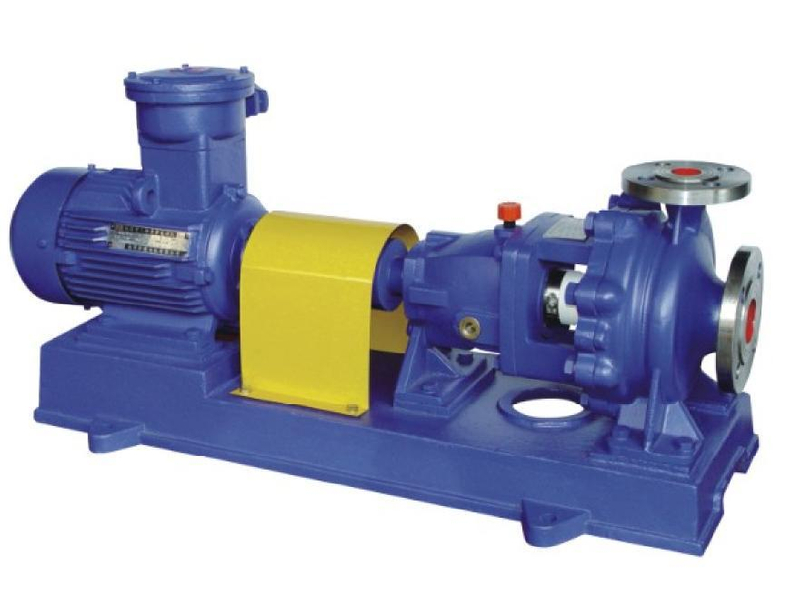

Bomba centrífuga de acero inoxidable IH

Las bombas de la serie IH son bombas centrífugas de voladizo de succión final (succión axial) de una etapa, que se utilizan para transportar líquido corrosivo con una viscosidad similar al agua y sin partículas sólidas. Las prestaciones y dimensiones marcadas y clasificadas adoptan la norma internacional ISO2858

Cantidad:
  • 6.3 ~ 400m3 / h
  • Los 5 ~ 125m
  • 0.55 ~ 110KW
  • SS304, SS316
Las bombas de la serie IH son bombas centrífugas de voladizo de succión final (succión axial) de una etapa, que se utilizan para transportar líquido corrosivo con una viscosidad similar al agua y sin partículas sólidas. Las prestaciones y dimensiones marcadas y clasificadas adoptan el estándar internacional ISO2858.
La temperatura de los medios transportados de la bomba química modelo IH es -20105. Al adoptar el método de enfriamiento, puede transportar medios con temperaturas más altas si es necesario, y se aplica para transportar diversos medios corrosivos o medios en los que la contaminación está prohibida de manera similar al agua en industrias como la industria química, petróleo, metalurgia, energía eléctrica, fabricación de papel, alimentos , farmacia y fibra sintética etc.

Características de estructura

1. Las bombas de la serie IH son la serie de productos diseñados de acuerdo con los estándares internacionales ISO en todas las industrias en China. Se compone principalmente del cuerpo de la bomba, impulsores, anillos de sellado, tuercas del impulsor, cubierta de la bomba, piezas del sello, soporte intermedio, husillo, piezas suspendidas, etc.

2. Características estructurales: la cubierta de la bomba se fija en el soporte intermedio, y la cubierta de la bomba se fija en el medio mediante el acoplamiento entre el cuerpo de la bomba y el soporte intermedio. En el cuerpo de la bomba, el agua entra axialmente y sale radialmente. Los pies de soporte se pueden fijar directamente en la base. Las partes suspendidas se fijan en el soporte intermedio a través de la ranura y se apoyan en la base mediante un marco suspendido. Para facilitar el desmontaje, el acoplamiento prolongado está diseñado, por lo que no es necesario desmontar los tubos de entrada y salida acoplados durante la verificación y el mantenimiento. Para bombear el cuerpo y el motor, solo al desarmar el acoplador intermedio del acoplamiento prolongado, los usuarios pueden atornillar la parte del rotor para verificación y mantenimiento, que es un patrón estructural convencional en el mundo.

3. Dirección de rotación: la bomba es accionada por el motor directamente a través de un acoplamiento prolongado, visto desde el lado del motor, gira en sentido horario.

4. Patrones de sellado del husillo: los patrones de sellado del husillo de la bomba son de dos tipos, como el sello de relleno y el sello mecánico. El sello de relleno es el de la caja de relleno en la tapa de la bomba, con relleno de software para sellar, introducir agua de cierta presión en la caja de relleno, para enfriar, lubricar y limpiar el sello; El sello mecánico es de dos tipos, como el sello mecánico de una sola superficie y el sello mecánico de doble superficie, que introduce agua de cierta presión en la cámara del sello, para lavar y enfriar las superficies abrasivas. Los patrones de sellado de la bomba son de sello de relleno o sello mecánico, de acuerdo con los requisitos de los usuarios, al mismo tiempo, se permiten tamaños de cámara de sellado y patrones de prensaestopas del eje de otras estructuras según ISO 3069 según se requiera, como sellos mecánicos de tuberías corrugadas , sellos del impulsor auxiliar, etc.
Modelo
Velocidad
(r / min)
Flujo Q
Cabeza
(metro)
η
(%)
Poder
NPSH
(metro)
(m 3 / h) (L / S) Eje Motor
(KW)
IH50-32-125 2900 12.5 3.47 20 51 1.33 2.2 2
1450 6.3 1.75 5 45 0.19 0.55 2
IH50-32-125A 2900 11.3 3.14 16.4 50 1.01 1.5 2
1450 5.7 1.58 4.1 43 0.15 0.55 2
IH50-32-160 2900 12.5 3.47 32 46 2.37 3 2
1450 6.3 1.75 8 40 0.34 0.55 2
IH50-32-160A 2900 11.3 3.14 26.4 44 1.85 3 2
1450 5.7 1.58 6.6 37.1 0.28 0.55 2
IH50-32-200 2900 12.5 3.47 50 39 4.36 5.5 2
1450 6.3 1.75 12.5 33 0.65 1.1 2
IH50-32-200A 2900 11.3 3.14 41 38 3.24 4 2
1450 5.7 1.58 10.3 31 0.52 0.75 2
IH50-32-250 2900 12.5 3.47 80 33 8.25 11 2
1450 6.3 1.75 20 27 1.27 2.2 2
IH50-32-250A 2900 11.7 3.25 70 32 6.97 11 2
1450 5.9 1.64 17.5 25 1.25 1.5 2
IH50-32-250B 2900 11 3.06 62 30 6.19 7.5 2
IH65-50-125 2900 25 6.94 20 62 2.2 3 2
1450 12.5 3.47 5 55 0.31 0.55 2
IH65-50-125A 2900 22.7 6.31 16.5 61 1.67 2.2 2
1450 11.3 3.14 4.1 54 0.23 0.55 2
IH65-50-160 2900 25 6.94 32 57 3.82 5.5 2
1450 12.5 3.47 8 51 0.53 0.75 2
IH65-50-160A 2900 22.7 6.31 26.5 56 2.93 4 2
1450 11.3 3.14 6.6 49.6 0.41 0.55 2
IH65-40-200 2900 25 6.94 50 52 6.55 11 2
1450 12.5 3.47 12.5 46 0.93 1.5 2
IH65-40-200A 2900 22.7 6.31 41 50 5.07 7.5 2
1450 11.3 3.14 10.3 44 0.72 1.1 2
IH65-40-250 2900 25 6.94 80 46 11.84 15 2
1450 12.5 3.47 20 39 1.75 3 2
IH65-40-250A 2900 23.4 6.5 74.8 45 10.6 15 2
1450 11.7 3.25 17.5 37.9 1.47 2.2 2
IH65-40-250B 2900 22 6.11 61.8 44 8.42 11 2
IH65-40-315 2900 25 6.94 125 39 21.8 30 2
1450 12.5 3.47 32 33 3.3 5.5 2
IH65-40-315A 2900 23.4 6.5 109.5 38 18.36 30 2
1450 11.7 3.25 28 33 2.71 4 2

IH65-40-315B 2900 22 6.11 96.5 37 15.63 22 2
IH80-65-125 2900 50 13.89 20 69 3.95 5.5 3
1450 25 6.94 5 64 0.53 0.75 2.5
IH80-65-125A 2900 45.3 12.58 16.5 67 3.04 4 3
1450 22.7 6.31 4.1 62 0.41 0.55 2.5
IH80-65-160 2900 50 13.89 32 67 6.51 11 2.3
1450 25 6.94 8 62 0.88 1.5 2.3
IH80-65-160A 2900 45.3 12.58 26.4 65 5.02 7.5 2.3
1450 22.7 6.31 6.6 60 0.68 1.1 2.3
IH80-50-200 2900 50 13.89 50 63 10.81 15 2.5
1450 25 6.94 12.5 57 1.49 2.2 2
IH80-50-200A 2900 45.3 12.58 41 61 8.29 11 2.5
1450 22.7 6.31 10.3 56.1 1.14 2.2 2
IH80-50-250 2900 50 13.89 80 53 20.57 30 2.5
1450 25 6.94 20 50 2.72 5.5 2
IH80-50-250A 2900 45.3 12.58 65.7 52 15.61 22 2.5
1450 22.7 6.31 16.4 49 2.07 3 2
IH80-50-315 2900 50 13.89 125 50 34.1 45 2.5
1450 25 6.94 32 48 4.54 7.5 2.5
IH80-50-315A 2900 45.3 12.58 102.6 48 26.4 37 2.5
1450 22.7 6.31 25.7 46 3.46 5.5 2.5
IH100-80-125 2900 100 27.78 20 73 7.47 11 4.2
1450 50 13.89 5 69 0.99 1.5 3.4
IH100-80-125A 2900 91.8 25.5 16.8 71 5.92 7.5 4.2
1450 45.9 12.75 4.2 67 0.78 1.1 3.4
IH100-80-160 2900 100 27.78 32 73 11.9 15 4.3
1450 50 13.89 8 68 1.58 2.2 3.4
IH100-80-160A 2900 91 25.28 26.5 71 9.25 15 4.3
1450 45.5 12.64 6.6 67 1.22 1.5 3.4
IH100-65-200 2900 100 27.78 50 72 18.92 22 3.9
1450 50 13.89 12.5 68 2.5 3 2.5
IH100-65-200A 2900 91 25.28 41.5 70 14.7 18.5 3.9
1450 45.5 12.64 10.3 66 1.93 3 2.5
IH100-65-250 2900 100 27.78 80 68 32.06 37 3.6
1450 50 13.89 20 63 4.33 5.5 2.5
IH100-65-250A 2900 93.5 25.97 70 65 27.44 37 3.6
1450 45.5 12.64 17.4 61 3.53 5.5 2.5

IH100-65-250B 2900 87.8 24.39 61.7 64 23.1 30 3.6
IH100-65-315 2900 100 27.78 125 62 54.94 75 3.2
1450 50 13.89 32 58 7.52 11 2
IH100-65-315A 2900 93.5 25.97 109 61 45.53 75 3.2
1450 46.5 12.92 28 56 6.33 11 2
IH100-65-315B 2900 88 24.44 97 60 38.77 55 3.2
IH125-100-200 2900 200 55.56 50 77 35.39 45 5
1450 100 27.78 12.5 73 4.66 7.5 2.9
IH125-100-200A 2900 182 50.56 41.4 75 27.38 37 5
1450 91 25.28 10.3 71 3.6 5.5 2.9
IH125-100-250 2900 200 55.56 80 75 58.13 75 4.5
1450 100 27.78 20 72 7.56 11 2.3
IH125-100-250A 2900 186.5 51.81 69.5 73 48.35 75 4.5
1450 93 25.83 17.4 70 6.29 11 2.3
IH125-100-250B 2900 175.5 48.75 61.5 71 41.42 55 4.5
IH125-100-315 2900 200 55.6 125 72 94.62 110 4.5
1450 100 27.8 32 65 13.42 22 2.5
IH125-100-315A 2900 186.5 51.81 108.7 71 77.81 90 4.5
1450 93 25.83 27.2 64 10.77 15 2.5
IH125-10-400 1450 100 27.78 50 55 24.77 30 2.5
IH125-100-400A 1450 93 25.83 43.2 54 20.27 30 2.5
IH150-125-250 1450 200 55.56 20 77 14.16 18.5 2.8
IH150-125-250A 1450 182 50.56 16.5 75 10.91 15 2.8
IH150-125-315 1450 200 55.6 32 75 23.25 30 2.8
IH150-125-315A 1450 182 50.56 25.5 73 17.32 22 2.8
IH150-125-315B 1450 165 45.83 22 72 13.74 18.5 2.8
IH150-125-400 1450 200 55.56 50 70 38.93 55 2.5
IH150-125-400A 1450 182 50.56 41 68 29.94 37 2.5
IH150-125-400B 1450 165 45.83 34 67 22.82 30 2.5
IH200-150-250 1450 400 111.11 20 79 27.59 37 2.8
IH200-150-250A 1450 363 100.83 16.5 79 20.66 30 2.8
IH200-150-315 1450 400 111.11 32 79 44.15 55 3.5
IH200-150-315A 1450 363 100.84 25.5 77 32.76 45 3.5
IH200-150-315B 1450 329 91.39 21.6 76 25.48 37 3.5
IH200-150-400 1450 400 111.11 50 78 69.87 90 3.5
IH200-150-400A 1450 363 100.83 41 76 53.36 75 3.5
IH200-150-400B 1450 329 91.39 33.8 75 40.4 55 3.5
