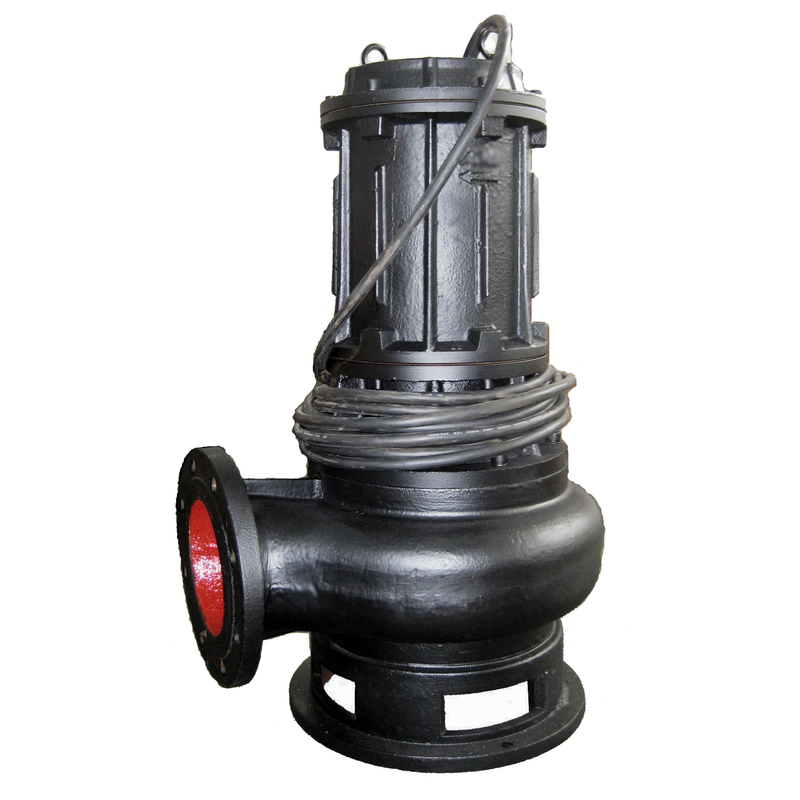

Bomba sumergible para aguas residuales WQ

La bomba sumergible de aguas residuales sin obstrucción de tipo QW está compuesta por un motor y una bomba, que están separados a través de la sala de aislamiento de aceite y el sello mecánico, tiene una longitud corta que el motor y la bomba comparten el mismo eje (rotor), la estructura es compacta.

Cantidad:
  • 8 ~ 1000m3 / h
  • Los 5 ~ 50m
  • 1.1 ~ 250kw
  • Hierro fundido, acero inoxidable
  • Cable, panel de control
La bomba sumergible de aguas residuales sin obstrucción de tipo QW está compuesta por un motor y una bomba, que están separados a través de la sala de aislamiento de aceite y el sello mecánico, tiene una longitud corta que el motor y la bomba comparten el mismo eje (rotor), la estructura es compacta.

Características de estructura
1. Línea de señal: para una potencia del motor superior a 11kw, sugerimos una bomba equipada con una caja de control, que protegería la bomba por completo de fugas, inversión de fase, cortocircuito, sobrecalentamiento, sobrecarga, etc.
2. Estator del motor: su aislamiento es de grado B o grado F.
3. Sonda de fuga de agua. Este componente se instala en la sala de aceite, si el sello mecánico se dañó y entra agua en la sala de aceite, enviará la señal al sistema de control para detener la bomba.
4. Sello mecánico: adoptando el sello en serie, el material es el tungsteno de carbonización resistente al desgaste, que ofrece ser confiable, resistente al desgaste, una vida útil más larga, etc.
5. Impulsor: tiene una mejor capacidad de manejo, puede reducir el problema de atascamiento y torsión de la basura de fibra grande, etc.
6. Cuerpo de la bomba: armonice con el impulsor, asegúrese de que la bomba tenga alta eficiencia.
7. Anillos de sellado: instalados en la boca del cuerpo de la bomba, pueden cambiar el anillo sellado después de un largo tiempo de funcionamiento, para garantizar que la bomba funcione con la mejor eficiencia.

Ventajas
1. Adopte un diseño de flujo grande sin obstrucciones, mejorando en gran medida la capacidad de pasar cosas sucias.
2. El diseño es racional, con alta eficiencia, y el ahorro de energía es notable.
3. Adopta en serie el sello mecánico, el material es el tungsteno de carbonización resistente al desgaste, que ofrece ser duradero, resistente al desgaste, puede funcionar durante más de 8000 horas de forma continua y segura.
4. La estructura de la bomba es compacta, pequeña, puede moverse convenientemente, la instalación es simple y conveniente, se sumerge en el agua, no es necesario construir la casa de la bomba, reduce los costos de construcción en gran medida.
5. Hay una sonda en el cuarto de aceite de la bomba, si el sello mecánico del lado de la bomba está dañado y el agua ingresa al cuarto de aceite, emitiría señales para proteger la bomba.
6. Puede equiparse con una caja de control de acuerdo con las necesidades del usuario, protegerá la bomba de fugas eléctricas, fugas de agua, sobrecarga y sobrecalentamiento, etc. garantiza que la bomba funcione de manera confiable y segura.
7. El sistema de instalación de acoplamiento automático de un par de guías, es conveniente para la instalación y el mantenimiento de la bomba, no es necesario ingresar al orificio de drenaje.
8. El interruptor de flotador, de acuerdo con el cambio de nivel de agua necesario. Controle el arranque y la parada de la bomba automáticamente, no se necesitan personas para protegerla.
9. Según la situación de uso, el motor puede adoptar el tipo de sistema de enfriamiento de circulación de la camisa de agua del tercero, que puede garantizar el funcionamiento seguro de la bomba bajo el estado anhidro (tipo seco).
10. La instalación puede ser una instalación de acoplamiento automático fijo o una instalación portátil no fija, que puede satisfacer diferentes ocasiones.

Las condiciones de trabajo
1. Temperatura 0f media que no exceda de 60 gravity , gravedad 1.0 ~ 1.3kg / dm3, y valor de pH entre 5 ~ 9.
2. Para la bomba sin sistema de enfriamiento por circulación de flujo por gravedad interna, su motor sobre la superficie del líquido en menos de 1/3.
3. En general, las bombas deben funcionar dentro del rango de carga para proteger el motor de sobrecargas. Para trabajar en la carga completa, especifique al hacer un pedido para nuestra conveniencia en la fabricación.
4. La corriente del motor durante el proceso de operación no debe exceder la corriente nominal del motor.

Aplicaciones
Esta serie de bombas se utiliza principalmente en ingeniería municipal, edificios, descarga de aguas residuales industriales, tratamiento de aguas residuales en protección ambiental, fábricas y minas para entregar aguas residuales, aguas residuales y agua de lluvia, etc., que contienen sustancias sólidas y fibras largas. También se puede usar acero inoxidable para entregar medio corrosivo

dibujo seccional wq
Modelo
Descarga
(mm)
Capacidad
(m3 / h)
Cabeza
(metro)
Poder
(kw)
Velocidad
(r / min)
Eff.
(%)
QW25-8-22-1.1
25
8
22
1.1
2900
38.5
QW32-12-15-1.1
32
12
15
1.1
2900
40
QW40-15-15-1.5
40
15
15
1.5
2900
45.1
QW40-15-30-2.2
40
15
30
2.2
2900
48
QW50-20-7-0.75
50
20
7
0.75
1450
54
QW50-10-10-0.75
50
10
10
0.75
1450
56
QW50-20-15-1.5
50
20
15
1.5
2900
55
QW50-15-25-2.2
50
15
25
2.2
2900
56
QW50-18-30-3
50
18
30
3
2900
58
QW50-25-32-5.5
50
25
32
5.5
2900
53
QW50-20-40-7.5
50
20
40
7.5
2900
55
QW65-25-15-2.2
65
25
15
2.2
2900
52
QW65-37-13-3
65
37
13
3
2900
55
QW65-25-30-4
65
25
30
4
2900
58
QW65-30-40-7.5
65
30
40
7.5
2900
56
QW65-35-50-11
65
35
50
11
2900
60
QW65-35-60-15
65
35
60
15
2900
63
QW80-40-7-2.2
80
40
7
2.2
1450
52
QW80-43-13-3
80
43
13
3
2900
50
QW80-40-15-4
80
40
15
4
2900
57
QW80-65-25-7.5
80
65
25
7.5
2900
56
QW100-80-10-4
100
80
10
4
1450
62
QW100-110-10-5.5
100
110
10
5.5
1450
66
QW100-100-15-7.5
100
100
15
7.5
1450
67
QW100-85-20-7.5
100
85
20
7.5
1450
68
QW100-100-25-11
100
100
25
11
1450
65
QW100-100-30-15
100
100
30
15
1450
66
QW100-100-35-18.5
100
100
35
18.5
1450
65
QW125-130-15-11
125
130
15
11
1450
62
QW120-130-20-15
125
130
20
15
1450
63
QW150-145-9-7.5
150
145
9
7.5
1450
63
QW150-180-15-15
150
180
15
15
1450
65
QW150-180-20-18.5
150
180
20
18.5
1450
75
QW150-180-25-22
150
180
25
22
1450
76
QW150-130-30-22
150
130
30
22
1450
75
QW150-180-30-30
150
180
30
30
1450
73
QW150-200-30-37
150
200
30
37
1450
70
QW200-300-7-11
200
300
7
11
1450
73
QW200-250-11-15
200
250
11
15
1450
74
QW200-400-10-22
200
400
10
22
1450
76
QW200-400-13-30
200
400
13
30
1450
73
QW200-250-15-18.5
200
250
15
18.5
1450
72
QW200-300-15-22
200
300
15
22
1450
73
QW200-250-22-30
200
250
22
30
1450
71
QW200-350-25-37
200
350
25
37
1450
75
QW200-400-30-55
200
400
30
55
1450
70
QW250-600-9-30
250
600
9
30
1450
74
QW250-600-12-37
250
600
12
37
980
78
QW250-600-15-45
250
600
15
45
1450
75
QW250-600-20-55
250
600
20
55
1450
73
QW250-600-25-75
250
600
25
75
1450
73
QW300-800-12-45
300
800
12
45
980
76
QW300-500-15-45
300
500
15
45
980
70
QW300-800-15-55
300
800
15
55
980
73
QW300-600-20-55
300
600
20
55
980
75
QW300-800-20-75
300
800
20
75
980
78
QW300-950-20-90
300
950
20
90
980
80
QW300-1000-25-110
300
1000
25
110
980
82
QW350-1100-10-55
350
1100
10
55
980
84.5
QW350-1500-15-90
350
1500
15
90
980
82.5
QW350-1200-18-90
350
1200
18
90
980
83.1
QW350-1100-28-132
350
1100
28
132
740
83.2
QW350-1000-36-160
350
1000
36
160
740
78.5
QW400-1500-10-75
400
1500
10
75
980
82.1
QW400-2000-15-132
400
2000
15
132
740
85.5
QW400-1700-22-160
400
1700
22
160
740
82.1
QW400-1500-26-160
400
1500
26
160
740
83.5
QW400-1700-30-200
400
1700
30
200
740
83.5
QW400-1800-32-250
400
1800
32
250
740
82.1
QW500-2500-10-110
500
2500
10
110
740
82
QW500-2600-15-160
500
2600
15
160
740
83
QW500-2400-22-220
500
2400
22
220
740
84
QW500-2600-24-250
500
2600
24
250
740
82
