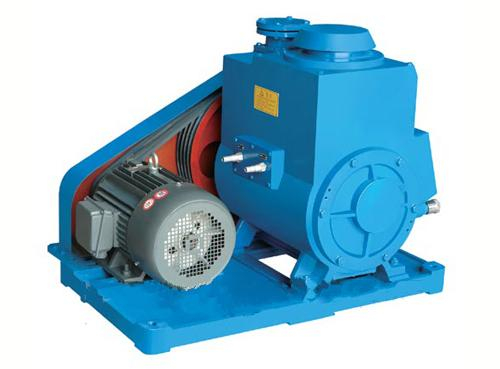

Bomba de vacío de paletas rotativas 2X

El diagrama funcional de las bombas rotativas de paletas se muestra en la figura. La bomba rotativa de paletas consiste principalmente en el estator, rotor, paleta rotativa, cubierta fija, resorte y componentes. La estructura está formada por un rotor que se instala excéntricamente en la cámara del estator (el círculo exterior del estator es tangencial a la superficie interna del rotor, y el espacio entre los dos es muy pequeño) y las dos paletas giratorias que se adhieren al pared interna del estator con la ayuda de la tensión del resorte y la fuerza centrífuga y deslice en la ranura del rotor, y cuando el rotor gira, las dos paletas giratorias siempre se deslizan a lo largo de la pared interna del estator.

Cantidad:
  • 4 ~ 70l / s
  • ≤6 × 10 -2pa
  • 0.55 ~ 5.5Kw
Precio de trabajo
El diagrama funcional de las bombas rotativas de paletas se muestra en la figura. La bomba rotativa de paletas consiste principalmente en el estator, rotor, paleta rotativa, cubierta fija, resorte y componentes. La estructura está formada por un rotor que se instala excéntricamente en la cámara del estator (el círculo exterior del estator es tangencial a la superficie interna del rotor, y el espacio entre los dos es muy pequeño) y las dos paletas giratorias que se adhieren al pared interna del estator con la ayuda de la tensión del resorte y la fuerza centrífuga y deslice en la ranura del rotor, y cuando el rotor gira, las dos paletas giratorias siempre se deslizan a lo largo de la pared interna del estator.
Las dos paletas giratorias dividen el espacio en forma de media luna formado al rodear el rotor, la cámara del estator y la cubierta fija en tres partes A, B y C.
Cuando el rotor gira en la dirección que se muestra en la figura, la capacidad del espacio A, que está conectada a la entrada de aire, aumenta continuamente, y la presión en el espacio A disminuye continuamente. Cuando la presión en el espacio A es inferior a la del recipiente en el que se bombea el gas, de acuerdo con el principio del equilibrio de la presión del gas, el gas bombeado se introduce continuamente en la cámara de succión A, es decir, la bomba está en
El proceso de succión. En este momento, la capacidad del espacio de la cámara B se reduce gradualmente, la presión aumenta continuamente, es decir, la bomba está en proceso de compresión. Con la capacidad del espacio C que está conectada con la salida de aire se reduce aún más, la presión en el espacio C aumenta aún más. Cuando la presión de gas es más alta que la presión de escape, el gas comprimido abre la válvula de escape y el gas bombeado pasa continuamente a la atmósfera a través de la capa de aceite del tanque de aceite. En el funcionamiento continuo de la bomba, repite continuamente el proceso de succión, compresión y escape, para lograr un bombeo continuo.
La válvula de escape está sumergida en el aceite para evitar que el aire fluya hacia la bomba. El aceite ingresa a la cámara de la bomba a través del espacio en el cuerpo de la bomba, el orificio de aceite y la válvula de escape, para cubrir las superficies móviles en la cámara y formar el sello de la cámara de succión y la cámara de escape; Además, el aceite también llena todo el espacio nocivo para eliminar su impacto en el vacío final.
La bomba de vacío rotativa de paletas deslizantes de dos etapas consta de dos cámaras de trabajo que están conectadas en serie y giran a la misma velocidad en la misma dirección. La cámara está en un nivel de vacío bajo, mientras que la cámara está en un nivel de vacío alto. El gas bombeado entra en la cámara a través de la entrada de aire. Cuando la presión del gas de admisión es mayor, el gas se comprimirá en la cámara, de modo que la presión aumenta rápidamente, y el gas comprimido no solo se expulsará de la válvula de escape principal, sino que también pasará por el paso de la pared intermedia y entrará cámara, luego se comprime en la cámara y se expulsa de la válvula de escape de bajo nivel; cuando la presión de la cámara de entrada de gas low es baja, a pesar de que el gas está comprimido en la cámara Ⅰ, todavía no puede abrir el escape de escape principal. Todo el gas ingresa a la cámara Ⅰ a través del paso de la pared intermedia, y al comprimirse en la cámara Ⅰ, se expulsa de la válvula de escape de bajo nivel. Por lo tanto, el vacío final de la bomba de vacío rotativa de paletas deslizantes de dos etapas es mayor que el de la bomba de vacío rotativa de paletas deslizantes de una etapa.

Solicitud
La bomba 2X es uno de los equipos básicos para obtener vacío para contenedores herméticos mediante el escape de gas. Se puede usar solo o como la bomba delantera frente a la bomba de refuerzo, bomba de difusión, bomba molecular, etc. Esta bomba es aplicable a la metalurgia al vacío, soldadura al vacío, impregnación al vacío, revestimiento, secado al vacío, así como Los tratamientos de vacío en la industria química y farmacéutica, dispositivos de vacío eléctricos y otras industrias.
Avisos
1. La bomba puede funcionar dentro del rango de temperatura ambiente de 5 ~ 40 y bajo la presión de entrada inferior a 1330Pa. También es permisible para el trabajo continuo a largo plazo.
2. La bomba no es aplicable para bombear los gases que tienen un contenido de oxígeno excesivo, característica venenosa y explosiva, efectos corrosivos a los metales y reacciones químicas con el aceite de las bombas y partículas de polvo, ni actúa como una bomba de transferencia para transferir el gas de un recipiente a otro.
3. Las horas de trabajo continuo de la bomba bajo la presión de aire de entrada de 6000 Pa no deben exceder los 3 minutos para evitar daños causados ​​por inyección de aceite o mala lubricación.

Modelo

2X-4A

2X-8A

2X-8

2X-15

2X-30A

2X-70A

(L / S)
Velocidad de bombeo

4

8

8

15

30

70

(≤Pa)
Presión máxima

≤6 × 10-2

(kw)
Potencia del motor

0.55

1.1

1.1

2.2

3

5.5

(℃)
Aumento de la temperatura

≤40 ℃

dB (A)
Ruido LW

≤75

≤78

≤78

≤80

≤82

≤86

(mm)
Diámetro de entrada

Φ25

Φ25

Φ40

Φ40

Φ65

Φ80

(rpm)
Velocidad rotacional

450

550

320

320

450

420

(L)
Cantidad de inyección de aceite

0.7

0.9

2

2.8

2

4.2

(cm)
Talla

55 × 34 × 41

55 × 43 × 44

79 × 43 × 54

79 × 53 × 54

78 × 50 × 56

91 × ​​65 × 70

(Kg)
Peso

54

70

135

196

240

428
