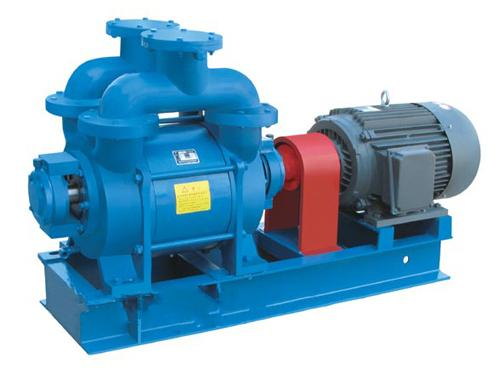

Bomba de vacío de anillo líquido de una etapa SK

La bomba de vacío de anillo de agua (denominada bomba de anillo de agua para abreviar) es un tipo de bomba de vacío en bruto, que puede obtener una presión máxima de 4 ~ 8kPa para la bomba de una sola etapa, y 2 ~ 4kPa para 4 ~ 8kPa para la de dos etapas bomba.

Cantidad:
  • 1.5 ~ 30m3 / min
  • 6.7 × 103pa
  • 4 ~ 55Kw
  • Hierro fundido, hierro dúctil, acero inoxidable, bronce
La bomba de vacío de anillo de agua (denominada bomba de anillo de agua para abreviar) es un tipo de bomba de vacío en bruto, que puede obtener una presión máxima de 4 ~ 8kPa para la bomba de una sola etapa, y 2 ~ 4kPa para 4 ~ 8kPa para la de dos etapas bomba.

Principio de funcionamiento
Como el proceso de compresión de gas de la bomba de anillo de agua está en condiciones isotérmicas, los gases inflamables y explosivos pueden ser agotados, así como los gases que contienen polvo y agua; Por lo tanto, la aplicación de la bomba de anillo de agua está creciendo.
La figura es el diagrama funcional de las bombas de anillo de agua. La bomba de anillo de agua consiste en el impulsor, el cuerpo de la bomba, la bandeja de succión y escape, el anillo de agua formado por agua en la pared interna del cuerpo de la bomba, la entrada de aire, la salida de aire, la válvula de escape auxiliar y otros componentes.

El impulsor está instalado excéntricamente en el cuerpo de la bomba. Cuando el impulsor gira en la dirección que se muestra en la figura, el agua que ingresa al cuerpo del impulsor de la bomba del anillo de agua es arrojado por el impulsor, y como resultado de la fuerza centrífuga, el agua forma un anillo cerrado de agua de espesor constante que es similar a la forma de la cámara de la bomba. La superficie interna de la parte superior de la bomba de anillo de agua es exactamente tangencial al cubo de la rueda del impulsor, y la superficie interna de la parte inferior contacta exactamente con la parte superior de las paletas (de hecho, las paletas se insertan en el anillo de agua para una cierta profundidad). En este momento, se forma un espacio en forma de media luna entre el cubo de la rueda del impulsor y el anillo de agua, que el impulsor divide en varias cámaras pequeñas con el mismo número de paletas. Si se refiere a la; de la parte superior del impulsor como punto de partida, cuando el impulsor gira entre 0 y 180; la capacidad de la cámara pequeña aumenta gradualmente y la presión disminuye continuamente. Como las cámaras están conectadas con la entrada de aire de la bandeja de succión y escape, cuando la presión en el espacio de la cámara pequeña es menor que la del recipiente en el que se bombea el gas, de acuerdo con el principio del equilibrio de presión de gas, el gas bombeado se arrastra continuamente hacia la pequeña cámara, es decir, la bomba está en proceso de succión. Cuando se completa la succión, la pequeña cámara se aísla de la entrada de aire. La capacidad de la cámara pequeña se reduce gradualmente, la presión aumenta continuamente, es decir, la bomba está en proceso de compresión. Cuando la presión del gas comprimido alcanza la presión de escape de antemano, se descargará de la válvula de escape auxiliar. La capacidad de la pequeña cámara que se conecta con la salida de aire se reduce aún más, y su presión aumenta aún más. Cuando la presión del gas es mayor que la presión de escape, el gas comprimido se expulsará de la salida de aire. En el funcionamiento continuo de la bomba, repite continuamente el proceso de succión, compresión y escape, para lograr un bombeo continuo.
En la bomba de anillo de agua, la válvula de escape auxiliar es una estructura especial y, en general, es una válvula de bola de goma. Es para eliminar la sobrecompresión y la compresión insuficiente en el funcionamiento de la bomba. Los dos fenómenos causarán un consumo excesivo de energía. Como la bomba de anillo de agua no tiene una válvula de escape directa, y la presión de escape siempre es fija, la relación de compresión de la bomba de anillo de agua está determinada por la posición de parada de la entrada de aire y la posición inicial de la salida de aire, sin embargo, el dos posiciones son fijas, por lo tanto, no puede satisfacer las necesidades de la presión de succión variable. Para resolver este problema, en general, se equipará una válvula de bola de goma debajo de la salida de aire, de modo que cuando la presión en la cámara de la bomba alcance la presión de escape antes de tiempo, la válvula de bola se abre automáticamente y el gas es gas de escape para eliminar el fenómeno de sobrecompresión. En general, para el diseño de la bomba de anillo de agua, la relación de compresión siempre se determina en función de la presión de succión mínima para determinar la posición inicial de la salida de aire. Como resultado, se elimina la compresión insuficiente.

Aplicaciones
Son principalmente para bombear aire y otros gases que tienen cierta corrosión y una pequeña cantidad de polvo, y no son solubles en agua, y se usan ampliamente en los procesos técnicos de evaporación al vacío, concentración, alimentación, deshidratación, secado, etc. alimentación, textil, medicina, industria química y otros campos. Las bombas de esta serie poseen estructuras compactas, son confiables de usar, cómodas de instalar y desmontar y fáciles de mantener.

Modelo

(metro3/ min)
Velocidad de bombeo


(Pensilvania)
Último

(Kw)
Potencia del motor


(rpm)
Rotacional
Velocidad

(L / min)
Flujo de suministro de agua


(mm)
Diámetro Inter (exterior)
Presión


(kg)
peso

SK-1.5

1.5

6.7 × 103

4

1440

10 ~ 15

Φ65

180

SK-3

3

6.7 × 103

7.5

1440

15 ~ 20

Φ65

275

SK-6

6

6.7 × 103

15

1460

25 ~ 35

Φ100

450

SK-12

12

6.7 × 103

22

970

40 ~ 50

Φ125

900

SK-20

20

6.7 × 103

37

740

60 ~ 80

50150

1940

SK-30

30

6.7 × 103

55

740

70 ~ 90

50150

2340
