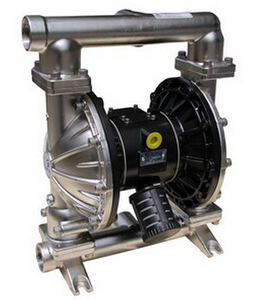

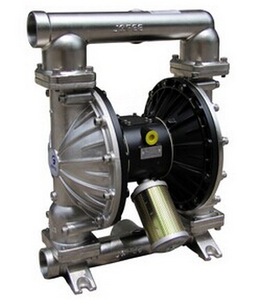

Bomba de diafragma de operación neumática QBY

La bomba de diafragma neumática es un nuevo tipo de maquinaria transportadora, adopta aire comprimido como fuente de energía, adecuada para diversos líquidos corrosivos, con partículas líquidas, de alta viscosidad y líquidos volátiles, inflamables, venenosos. La característica principal de esta bomba es que no se necesita agua de cebado, puede bombear el medio tan fácil de transportar. Cabezal de succión alto, cabezal de suministro ajustable, a prueba de fuego y explosión

Cantidad:
  • 0.8 ~ 30m3 / h
  • Los 0 ~ 50m
  • 0.5 ~ 3 pulgadas
La bomba de diafragma neumática es un nuevo tipo de maquinaria transportadora, adopta aire comprimido como fuente de energía, adecuada para diversos líquidos corrosivos, con partículas líquidas, de alta viscosidad y líquidos volátiles, inflamables, venenosos. La característica principal de esta bomba es que no se necesita agua de cebado, puede bombear el medio tan fácil de transportar. Cabezal de succión alto, cabezal de suministro ajustable, a prueba de fuego y explosión.

Principio de funcionamiento
En las dos cámaras de bomba simétricas equipadas con un diafragma, que está conectado por un vástago de acoplamiento central. El aire comprimido entra por la válvula de entrada de la bomba y entra en una cavidad, empuja el movimiento del diafragma y los gases emitidos por otra cavidad. Una vez en el destino, los componentes de distribución de gas comprimirán automáticamente el aire en otra cámara, empujarán el diafragma en la dirección opuesta y, por lo tanto, realizarán una sincronización continua de dos diafragmas con el movimiento alternativo.
El aire comprimido entra en la válvula, hace que el diafragma se mueva correctamente, y la succión de la cámara hace que el medio entre, empuje la bola hacia la habitación, la válvula de bola se cierra debido a la inhalación, los medios se descargan por extrusión y abren la válvula de bola y Al mismo tiempo, cierre la válvula de bola, evite el flujo de retorno, para así hacer que el medio no cese desde la entrada inhalada, la educción de salida.
1, debido al uso de energía aérea, el flujo cambió automáticamente según la resistencia a la exportación. que es adecuado para fluidos de alta viscosidad.
2, en un entorno inflamable y explosivo, la bomba es confiable y de bajo costo, no producirá chispas y no se sobrecalentará,
3, el volumen de la bomba es pequeño, fácil de mover, no necesita cimientos, instalación conveniente y economía. Se puede utilizar como bomba de transporte móvil.
4, donde hay peligros, el procesamiento de materiales corrosivos, la bomba de diafragma se puede separar completamente con el exterior.
5, la fuerza de corte de la bomba es baja, el efecto físico al medio es pequeño, se puede utilizar para transportar fluido químico inestable.
Cuerpo de bomba materal Diafragma materal Bola materal Asiento de Valvula Materal
Acetal Hytrel Acetal Acetal
Polipropileno Santoprene Polipropileno Polipropileno
Aluminio PTFE Aluminio Aluminio
SS304 Buna N SS304 SS304
SS316 Viton SS316 SS316
PVDF
Hytrel Hytrel
Hierro fundido
Santoprene Santoprene


PTFE PVDF


Buna N PTFE


Viton Buna N



Viton

Nombre
Modelo
Diámetros (mm)
Flujo (m3/ h)
Cabeza (m)
NPSH (m)
Sólidos permitidos
φ (mm)
Presión del aire
kgf / cm2)
Diafragma
Bomba
QBY-10
10
0.8
50
5
1
2-7
QBY-15
15
1
50
5
1
2-7
QBY-25
25
2.4
50
7
2.5
2-7
QBY-40
40
8
50
7
4.5
2-7
QBY-50
50
12
50
7
8
2-7
QBY-65
65
16
50
7
8
2-7
QBY-80
80
24
50
7
10
2-7
QBY-100
100
30
50
7
10
2-7
