Cantidad: | |
---|---|
3 \"
ST
222.25mm
63.5mm
Hierro fundido, hierro Ductiel, acero inoxidable, CD4MCU
205Kg
183 kg
780 * 790 * 490 mm

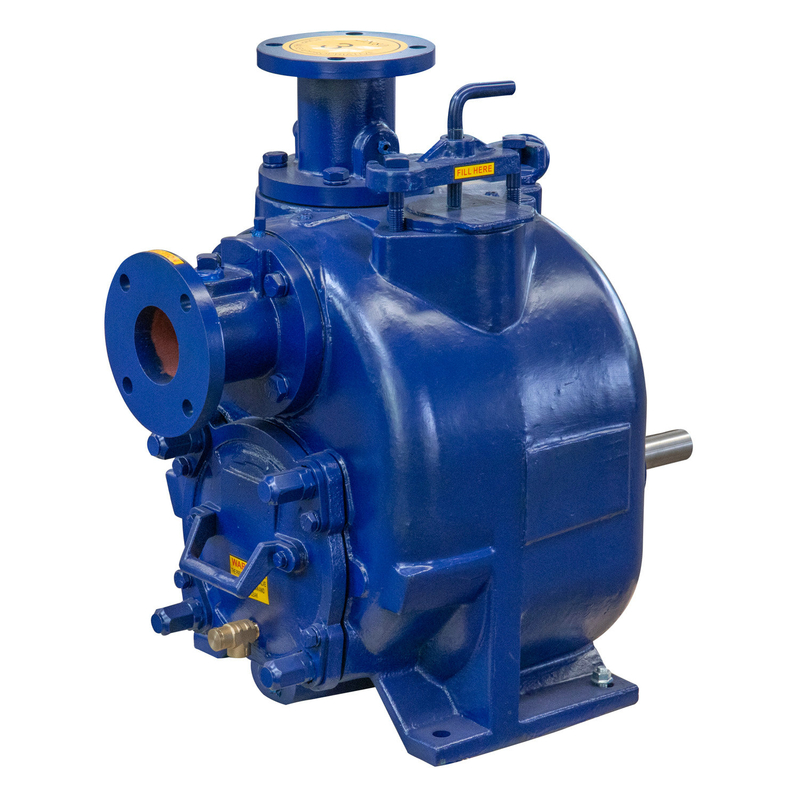

La bomba centrífuga autocebante de la serie ST es el estándar para aplicaciones industriales y de alcantarillado. La construcción de alta resistencia y el diseño de fácil mantenimiento han hecho de esta bomba el estándar en la industria. La combinación de bombas de diferentes tamaños, ajustes del impulsor y variaciones de velocidad aseguran que la bomba de capacidad correcta coincida con los requisitos exactos de su sistema, ya sea una subdivisión pequeña o un sistema de recolección de residuos grande. Las bombas de basura autocebantes cuentan con un diseño de voluta grande que les permite volver a cebarse automáticamente en un sistema completamente abierto sin la necesidad de válvulas de retención de succión o descarga, y pueden hacerlo con la carcasa de la bomba solo parcialmente llena de líquido y completamente línea de succión seca.
Las condiciones de trabajo:
1. La temperatura del medio no más de 80 ° C, la densidad del medio es 1.0 ~ 1.3 * 103Kg / m3, PH está dentro de 5 ~ 9
2. El diámetro máximo del sólido debe ser inferior a 63.5 mm
3. La altura máxima de succión no supera los 7,6 m.
4. Relación de volumen de sólidos en el medio ≤30%
5. Máx. presión de trabajo y cabezal de succión pls curva de rendimiento de referencia y tabla
La bomba centrífuga autocebante de la serie ST es el estándar para aplicaciones industriales y de alcantarillado. La construcción de alta resistencia y el diseño de fácil mantenimiento han hecho de esta bomba el estándar en la industria. La combinación de bombas de diferentes tamaños, ajustes del impulsor y variaciones de velocidad aseguran que la bomba de capacidad correcta coincida con los requisitos exactos de su sistema, ya sea una subdivisión pequeña o un sistema de recolección de residuos grande. Las bombas de basura autocebantes cuentan con un diseño de voluta grande que les permite volver a cebarse automáticamente en un sistema completamente abierto sin la necesidad de válvulas de retención de succión o descarga, y pueden hacerlo con la carcasa de la bomba solo parcialmente llena de líquido y completamente línea de succión seca.
Las condiciones de trabajo:
1. La temperatura del medio no más de 80 ° C, la densidad del medio es 1.0 ~ 1.3 * 103Kg / m3, PH está dentro de 5 ~ 9
2. El diámetro máximo del sólido debe ser inferior a 63.5 mm
3. La altura máxima de succión no supera los 7,6 m.
4. Relación de volumen de sólidos en el medio ≤30%
5. Máx. presión de trabajo y cabezal de succión pls curva de rendimiento de referencia y tabla
Impulsor de manejo de sólidos
El impulsor de dos paletas, semiabierto y de manejo de sólidos maneja sólidos de hasta 3 \"(76 mm) de diámetro, según el modelo de la bomba. Bombear los paletas en la cubierta del impulsor reduce la acumulación de material extraño detrás del impulsor y reduce la presión en el sello y los cojinetes para extender vida de la bomba.
Sello exclusivo resistente a la abrasión
El exclusivo sello de cartucho mecánico lubricado con aceite de doble flotación y autoalineación con cara estacionaria y giratoria de carburo de silicio está diseñado específicamente para el servicio de aguas residuales industriales abrasivas.
Placa de cubierta extraíble
La placa de cubierta extraíble proporciona un acceso rápido y fácil al interior de la bomba sin desconectar la tubería. Las obstrucciones se pueden quitar y la bomba puede volver a funcionar en minutos. También se puede acceder al impulsor, el sello, la placa de desgaste y la válvula de aleta a través de la abertura de la cubierta para inspección o servicio.
Placa de desgaste reemplazable
Las bombas de la serie T cuentan con placas de desgaste reemplazables que se sujetan a la placa de cubierta y se pueden quitar fácilmente para inspección o servicio. No hay piezas de fundición caras para reemplazar.
Asamblea giratoria extraíble
La extracción del conjunto giratorio permite una fácil inspección del eje de la bomba o los cojinetes sin alterar la carcasa o la tubería de la bomba. En la mayoría de los modelos, simplemente retire cuatro pernos de la parte posterior de la bomba y el conjunto giratorio se desliza hacia afuera.
Variaciones de manejo
Las bombas de la serie T están disponibles como unidades básicas para la conexión a la fuente de alimentación de los clientes o pueden estar acopladas por flexión o accionadas por correa en V mediante un motor eléctrico. Las bombas también pueden funcionar con motores de gasolina o diesel. También están disponibles bombas accionadas por motor eléctrico con potencia de motor \"en espera\".
Impulsor de manejo de sólidos
El impulsor de dos paletas, semiabierto y de manejo de sólidos maneja sólidos de hasta 3 \"(76 mm) de diámetro, según el modelo de la bomba. Bombear los paletas en la cubierta del impulsor reduce la acumulación de material extraño detrás del impulsor y reduce la presión en el sello y los cojinetes para extender vida de la bomba.
Sello exclusivo resistente a la abrasión
El exclusivo sello de cartucho mecánico lubricado con aceite de doble flotación y autoalineación con cara estacionaria y giratoria de carburo de silicio está diseñado específicamente para el servicio de aguas residuales industriales abrasivas.
Placa de cubierta extraíble
La placa de cubierta extraíble proporciona un acceso rápido y fácil al interior de la bomba sin desconectar la tubería. Las obstrucciones se pueden quitar y la bomba puede volver a funcionar en minutos. También se puede acceder al impulsor, el sello, la placa de desgaste y la válvula de aleta a través de la abertura de la cubierta para inspección o servicio.
Placa de desgaste reemplazable
Las bombas de la serie T cuentan con placas de desgaste reemplazables que se sujetan a la placa de cubierta y se pueden quitar fácilmente para inspección o servicio. No hay piezas de fundición caras para reemplazar.
Asamblea giratoria extraíble
La extracción del conjunto giratorio permite una fácil inspección del eje de la bomba o los cojinetes sin alterar la carcasa o la tubería de la bomba. En la mayoría de los modelos, simplemente retire cuatro pernos de la parte posterior de la bomba y el conjunto giratorio se desliza hacia afuera.
Variaciones de manejo
Las bombas de la serie T están disponibles como unidades básicas para la conexión a la fuente de alimentación de los clientes o pueden estar acopladas por flexión o accionadas por correa en V mediante un motor eléctrico. Las bombas también pueden funcionar con motores de gasolina o diesel. También están disponibles bombas accionadas por motor eléctrico con potencia de motor \"en espera\".
1. Proyecto municipal, proyecto de alcantarillado, proyecto de instrucción;
2. Transporte de las aguas residuales de la zona alta;
3. Transporte de aguas residuales en hospitales, hoteles, mataderos, cría de peces;
4. Clasificación de la fábrica municipal de tratamiento de aguas residuales y la ingeniería de sistemas de tratamiento de concentrados;
5. Transporte de la fábrica y agua contaminada;
6. Alcantarillado y depósito del sistema de purificación de agua;
7. Aguas residuales industriales de la industria ligera, fábrica de papel, textil, planta de procesamiento de alimentos, industria química, servicios eléctricos, minas profundas, etc.
8. Industria del vino y el azúcar;
